Sơ đồ đấu dây công tơ điện 3 pha gián tiếp sử dụng 3 biến dòng đo lường

Công tơ điện 3 pha gián tiếp thường có 11 đầu ra dây, và được ký hiệu từ 1 đến 11 theo thứ tự từ trái sang phải như hình vẽ dưới đây:

Trên sơ đồ này ta chia 11 chân làm 4 nhóm tín hiệu như sau:

     1. Nhóm pha A : bao gồm tín hiệu điện áp pha A (đầu số 2) và tín hiệu dòng pha A (đầu vào số 1 và đầu ra số 3)

     2. Nhóm pha B : bao gồm tín hiệu điện áp pha B (đầu số 5) và tín hiệu dòng pha B (đầu vào số 4 và đầu ra số 6)

     3. Nhóm pha C : bao gồm tín hiệu điện áp pha C (đầu số 8) và tín hiệu dòng pha C (đầu vào số 7 và đầu ra số 9)

     4. Nhóm Trung tính (N) : bao gồm tín hiệu điện áp trung tính (đầu số 10 và 11 đã được nối với nhau)

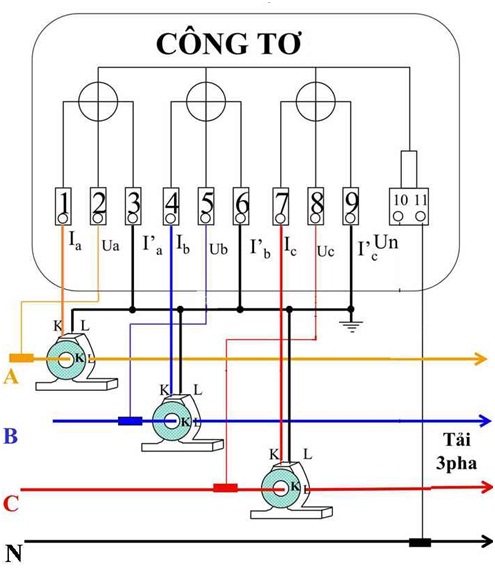

Sơ đồ nối dây công tơ như sau:

Khi tiến hành nối dây ta cần lưu ý những đều sau đây:

     + Ngõ ra thứ cấp biến dòng đo lường pha A thì nối vào tín hiệu dòng pha A, có ký hiệu đầu (k) và cuối (l), không được lẫn lộn.

     + Khi luồn dây qua lỗ biến dòng cần phải đúng chiều K qua L, không được lẫn lộn.

     + Tín hiệu áp của pha nào phải nối đúng vào pha đó

     + Tín hiệu nối phải đảm bảo bền vững

Nếu có sai sót trong 4 lưu ý kể trên sẽ dẫn đến sai số của phép đo rất lớn
